г. Екатеринбург
+7 343 359-39-25
Крупнейший, высокотехнологичный производитель штрипса, гнутого уголка, гнутого швеллера, листа и трубы
ШТРИПС

Производство штрипс (лента) толщиной от 0,25 до 8,0 , марки сталей 3пс/сп 5, 08пс, 08ю, 09г2с и другие. Услуги по продольной резке рулонной стали толщиной от 0,25 до 8,0 мм, из металла заказчика.

Уголок гнутый

Уголок гнутый равнополочный и неравнополочный (угол) размеры ширины полки от 36мм до 160мм, толщины полки от 2 - 6 мм, сталь 3пс/сп 5, 09Г2С. Аналоги уголка горячекатаного.

Швеллер гнутый

Швеллер гнутый равнополочный и неравнополочный. Размеры ширины полки от 25мм до 100мм, высоты стенки от 50мм до 300мм, толщины швеллеров от 2 - 6 мм, сталь 3пс/сп 5, 09Г2С. Аналоги горячекатаного швеллера.

Лист

Поперечная резка рулонов, листового стального проката толщиной от 0,3мм до 8,0мм, шириной от 300мм до 1550мм, длиной от 150 мм до 12100мм>, в требуемый размер для заказчика.

Трубы

Производство электросварных стальных труб квадратного, прямоугольного и круглого сечения. 46 размеров от ДУ 15 до 219х9, от 20х20х1 до 160х160х9.

Высокопрочная и износостойкая сталь производства JFE (ЯПОНИЯ)

    Сервисный металлоцентр «Стами» осуществляет поставки высокопрочной, износостойкой листовой стали производства JFE, Япония

    Компания JFE выпускает:

    • Износостойкую сталь JFE-EVERHARD, поставляемую со склада в Екатеринбурге и под заказ;
    • Высокопрочную сталь JFE-HITTEN, высшего качества, поставляемую под заказ из Японии;

    Износостойкая листовая сталь EVERHARD может служить альтернативой стали известных марок, а так же высокопрочной стали 18ХГНМФР, 14ХГ2САФД, 16ХГН2ФБР, 13ХГ2НДФ.

    • Листы износостойкой стали EVERHARD поставляются на склад в г. Екатеринбурге стандартных размеров 2 * 6 метров.
    • Износостойкая листовая сталь EVERHARD выпускается различной ширины и длины и при прямых поставках режется в размеры заказчика на заводе изготовителе в Японии.
    • Листы износостойкой стали EVERHARD производятся толщиной от 5 мм до 150 мм. В РФ поставляются листы EVERHARD толщиной до 60 мм.

    Спецификация износостойкого листа EVERHARD

    Износостойкий лист EVERHARD производится из не конструкционной стали и характеризуется химическим составом, значением твердости поверхности по Бринеллю и вязкостью. Износостойкий лист не характеризуется показателями растяжения (прочностью и удлинением), и данные свойства не гарантируются производителем, как это требуется для конструкционного листа.

    Серия износостойкого листа состоит из 9-ти марок: стандартный и легированный лист с 3-мя и 2-мя значениями твердости соответственно, новый сверхстойкий стальной износостойкий лист EH-SP, а также износостойкий лист 360 марки, 400 марки и 500 марки с высокими значениями вязкости.

    Стандартный износостойкий лист

    В данном износостойком листе наибольшее внимание уделяется уровню твердости листа. Химический состав остается стандартным с добавлением бора при умеренном содержании легирующих элементов.

    Легированный износостойкий лист

    Данный износостойкий лист содержит большее количество легирующих элементов чем стандартный тип. Уровень твердости гарантируется в листах толщиной до 100 мм при значительном уровне вязкости.

    Сверхстойкий лист EH-SP

    Потребители износостойкого листа часто упоминают о необходимости в более долговечном износостойком материале, дабы снизить стоимость эксплуатации. Однако на сегодняшний день разработка износостойкого листа с показателями выше 500 марки остается затруднительным без снижения показателей свариваемости и пластичности. Новый сверхстойкий стальной износостойкий лист успешно сочетает эти свойства.

    Износостойкий стальной лист высокой вязкости EH360LE, EH400LE, EH500LE

    Высокую вязкость при температуре до - 40ºС при достаточной износостойкости обычно сложно гарантировать. JFE предлагает износостойкий стальной лист, включая 500 марку, при гарантированной вязкости при -40ºС. EH360LE, EH400LE и EH500LE идеально подходят для продукции с высокими требованиями к вязкости при низких температурах и/или высоких ударных воздействиях.
    Марка EH360LE также препятствует образованию трещин в металле шва при сварке, что обеспечивает высокую надежность сварной конструкции.

    Непревзойденное качество

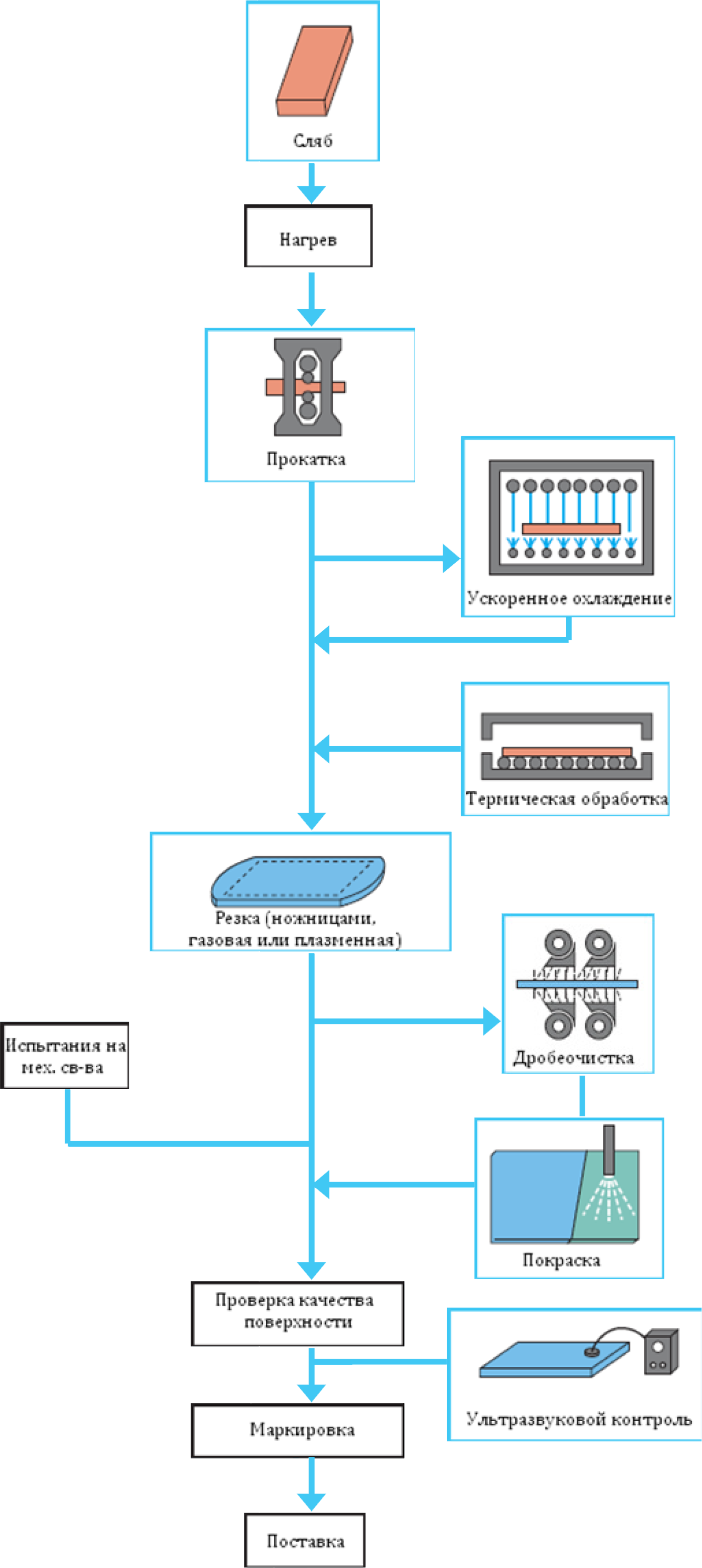

    Износостойкий стальной лист производится на современном заводе компании JFE.
    Многолетний опыт и современные технологии термической обработки материалов, а также строгий контроль качества финальной продукции, позволяют достичь не просто высоких значений стойкости к внешним воздействиям, но и прекрасной свариваемости листа, его технологичности и возможности дальнейшей обработки.

    Марка стали
    Толщина
    (мм)
    Углеродный эквивалент
    Сeq.(%)*
    Твердость по Бринеллю
    Испытание на ударную вязкость по Шарпи
    Температура (℃)
    Поглощенная энергия (J)
    Стандартные
    EVERHARD-C340
    38~160
    -
    340±30
    -
    -
    EVERHARD-C400
    5~101.6
    400±30
    EVERHARD-C450
    5~101.6
    450±25
    EVERHARD-C500
    5~101.6
    500±40
    EVERHARD-C550
    6~32
    550±40
    EVERHARD-C600
    (в процессе стандартизации)
    6~25
    600±40
    Повышенная прочность
    EVERHARD-C400LE
    5~11.9
    ≦0.40 (t≦19мм)
    ≦0.43 (19<t≦32мм)
    ≦0.58 (32<t≦60мм)
    400±30
    -
    -
    12~60
    -40
    ≧27
    EVERHARD-C450LE
    5~11.9
    ≦0.50 (t≦19мм)
    ≦0.53 (19<t≦32мм)
    ≦0.65 (32<t≦50.8мм)
    450±25
    -
    -
    12~50.8
    -40
    ≧27
    EVERHARD-C500LE
    5~11.9
    ≦0.55 (t≦19мм)
    ≦0.58 (19<t≦32мм)
    ≦0.70 (32<t≦50.8мм)
    500±40
    -
    -
    12~32
    -40
    ≧21
    32.1~50.8
    Супер сталь
    EVERHARD-SP
    5~65
    -
    ≧401
    -
    -

    * Ceq.= C+Mn/6+(Cu+Ni)/15+(Cr+Mo+V)/5

    Рекомендации по резке износостойкого листа

    • Газовая резка может применяться также, как и для обычного износостойкого листа, однако, в связи с высокой твердостью листа EVERHARD, необходимо уделить внимание предотвращению появления «зарубок», которые могут спровоцировать растрескивание.
    • Для предотвращения зарубок, рекомендуется увеличить давление газа и давление кислорода, и снизить скорость резки.
    • В частности, при резке сверх твердого износостойкого листа (500 марка), рекомендуется предварительный или последующий нагрев до температуры менее 200°С, дабы предотвратить растрескивание поверхности.
    • Если во время резки образовались зарубки, рекомендуется использовать шлифовальный станок или другие инструменты для формирования гладкой поверхности, иначе может произойти растрескивание листа.
    • Тонкий затвердевший слой образуется на поверхности износостойкого листа после газовой резки. Его толщина составляет 2-3 мм. Следом, из-за нагревания поверхности, образуется размягченный слой.
    • При резке износостойкого листа на небольшие части с нагреванием поверхности более 250°С показатели твердости могут значительно снизиться.
    • При резке износостойкого листа на небольшие части одновременно с обеих сторон (например при продольной резке) температура поверхности может значительно возрасти, что приведет к снижению показателей твердости. Это особенно важно, если части износостойкого листа предназначаются для проведения испытаний на твердость. Поэтому, в таких случаях, рекомендуется обработать сначала одну сторону, дать износостойкому листу охладиться, и затем обработать другую сторону.

    Механическая обработка износостойкого листа

    • При механической обработке износостойкого листа рекомендуется использовать сверхтвердые инструменты.
    • Условия механической обработки зависят от уровня твердости листа, инструментов, способа резки и т. п. Следует помнить, что чем выше показатель твердости, тем меньше должны быть глубина и скорость обработки.
    • Для марки износостойкого листа EH-SP применяется тот же метод обработки, что и для марок ЕН500.

    Дробеочистка износостойкого листа

    Дробеочистку износостойкого листа, если требуется, рекомендуется проводить после холодной деформации листа. Влияние дробеочистки на твердость износостойкого листа EVERHARD является минимальным.

    Гибка износостойкого листа

    • Износостойкий лист EVERHARD подвергается холодной деформации, ковке и гибке.
    • Радиус изгиба износостойкого листа рекомендуется выбирать больший, чем приведено в справочных таблицах. Зарубки на поверхности после резки необходимо зачистить а кромки обработать. К тому же, рекомендуется удалить затвердевший после резки слой на поверхности листа.
    • Гибку износостойкого листа рекомендуется проводить перпендикулярно направлению прокатки
    • Чтобы избежать внутреннего растрескивание, гибка малым радиусным штампом, например формовка труб, не рекомендуется.
    • Фрагменты износостойкого листа при растрескивании могут разлетаться, особенно при гибке листа марки 500, поэтому рекомендуется соблюдать безопасное расстояние от машины для гибки

    Горячая деформация износостойкого листа

    Износостойкий лист EVERHARD изготовляется с применением специальной технологии контролируемой термической обработки, поэтому не рекомендуется производить горячую деформацию листа.

    Сварка износостойкого листа EVERHARD

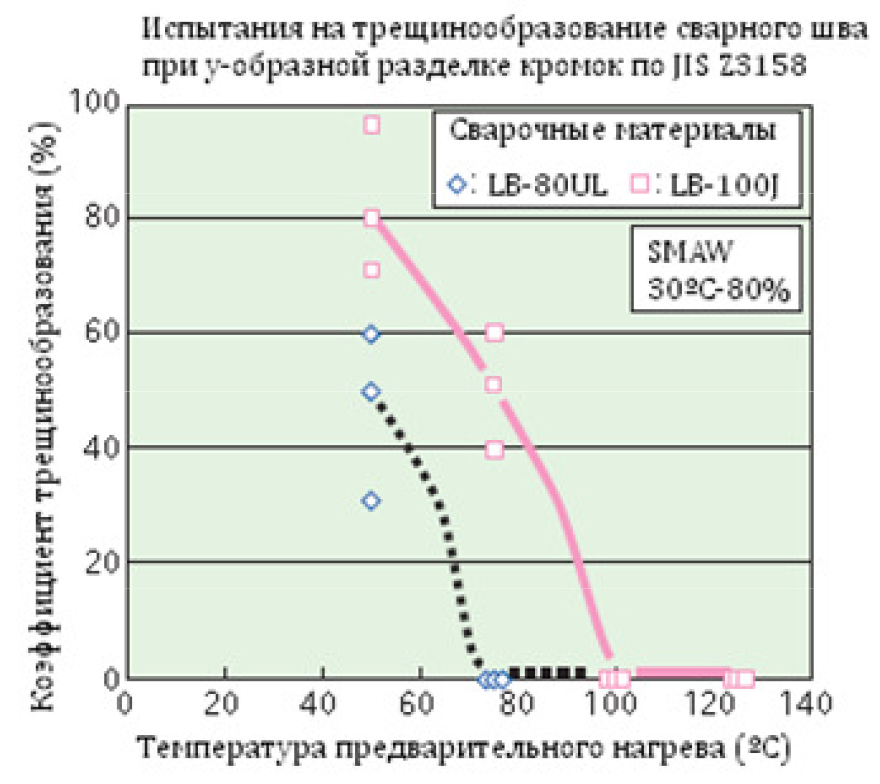

    При сварке износостойкого листа EVERHARD следует особое внимание уделить предотвращению растрескивания шва вследствие высокой твердости и прочности листа по сравнению с обычной конструкционной сталью. Во многих случаях, это, так называемое, водородное растрескивание, или холодное растрескивание, которое происходит по причине проникновения водорода, содержащегося в наплавленном металле, в основной металл. Просим обратить внимание на следующие рекомендации:

    1. Сварочные материалы
      Рекомендуемые сварочные материалы указаны в презентационных материалах, высылаемых по запросу СМЦ "Стами".
      Рекомендуется использовать материалы с пониженным и низким содержанием водорода. Для С02 сварки защищенной дугой рекомендуется использовать сплошную проволоку. Вероятность холодного (водородного растрескивания) снижается при использование низкопрочных сварочных материалов. Если износостойкость наплавленного металла является необходимым условием, рекомендуется использовать высокопрочные сварочные материалы класса прочности 590Н/мм2 и 780Н/мм2 для финального слоя.
    2. Предварительный нагрев износостойкого листа EVERHARD
      Условия предварительного нагрева зависят от химического состава, толщины износостойкого листа и состояния сварного шва и околошовной зоны. Для справки, рекомендуемая температура предварительного нагрева приведена в таблицах указанных в презентационных материалах. Значения получены в результате испытаний сварного шва жестко закрепленных элементов.
      Если предварительный нагрев невозможен, рекомендуется использовать сварочные материалы из аустенитной нержавеющей стали с высоким содержанием никеля и хрома, например 309 марку, которая более предпочтительна, нежели 304 и 316 марки.
    3. Последующий нагрев износостойкого листа EVERHARD
      В общем случае, последующий нагрев является необходимым только когда производится сварка с твердым наплавом. Для защиты от трещинообразования, постнагрев рекомендуется производить при той же температуре что и предварительный нагрев.
    4. Другие рекомендации
      • Электроды перед сваркой защищенной дугой рекомендуется просушить при температуре 350-400°С в течение 1-го часа.
      • При использовании порошковой проволоки количество выделяемого водорода может быть выше обычного, вследствие поглощаемой флюсом влаги. Хранение порошковой проволоки должно происходить строго в соответствии с инструкциями поставщика. Область сварки следует привести в должное состояние, удалить ржавчину, масло, шлак и другие нежелательные элементы, иначе это может привести к дефектам шва и/или растрескиванию.
      • Прожог основного металла дугой может привести к растрескиванию, поэтому рекомендуется использовать обратноступенчатый метод сварки либо вварыш.
      • Длину дуги должна быть как можно короче.
      • Старайтесь избегать поперечных колебаний электрода. Если это все же необходимо, старайтесь ограничить амплитуду колебаний в 1,5 раза диаметра электрода.
      • «Прихваточный» метод сварки можно использовать также как и обычный, при этом длина ниточного шва должна быть не менее 50 мм.
      • Рекомендуемая погонная энергия: 2 кДж/мм.

    Термическая обработка после сварки

    Термическая обработка износостойкого листа после сварки может быть проведена для некоторых конструкций (например работающих под высоким давлением) для снижения остаточного напряжения после сварки. Не следует проводить термическую обработку после сварки для листов EVERHARD предназначенных для износостойких конструкций.

    Хранение износостойкого листа

    При хранении износостойких листов EVERHARD следует избегать их прогиба и коробления; износостойкие листы должны быть защищены от воды для предотвращения коррозии и эрозии, которые могут стать причиной растрескивания.

    При использовании водонепроницаемого навеса для защиты от дождя, рекомендуется его периодически убирать для снижения уровня влажности в листе.

    Примеры использования износостойкой листовой стали EVERHARD, производства JFE, Япония.

    Сталь EVERHARD, Серия C



    Износостойкая cталь EVERHARD C400
    Износостойкая cталь EVERHARD C450
    Износостойкая cталь EVERHARD C500
    Износостойкая cталь EVERHARD C550

    Легко поддается обработке



    Износостойкая cталь EVERHARD, серия C-LE
    Использование при низких температурах, in Low Temp. Climate



    Износостойкая cталь EVERHARD C400LE
    Износостойкая cталь EVERHARD C450LE
    Износостойкая cталь EVERHARD C500LE

    Износостойкая cталь EVERHARD, серия SP
    Твердость выше HB500


    Износостойкая cталь EVERHARD SP

    Износостойкая cталь EVERHARD, серия C (t>50.8)
    Оборудование из износостойкой стали


    Износостойкая cталь EVERHARD C340
    Износостойкая cталь EVERHARD C400
    Износостойкая cталь EVERHARD C450
    Износостойкая cталь EVERHARD C500

    Примеры применения стали EVERHARD



    Износостойкая листовая сталь EVERHARD поставляется из Японии, вагонными нормами. Срок поставки стали от 2-х месяцев. Гибкие условия оплаты.

    Использование износостойкой листовой стали EVERHARD, наиболее актуально для предприятий Урало-Сибирского региона. Высокопрочная листовая сталь наиболее эффективно подходит для сложных условий Уральской промышленности.

    Износостойкая листовая сталь EVERHARD производства Японии поставляется со склада в Екатеринбурге. Минимальный объём поставки стали – 1 лист.

    Несмотря на все усилия, приложенные для обеспечения точности информации содержащейся в данном материале, использование данной информации остается под ответственностью клиента. Гарантия на использование данного материала не предоставляется. Информация, содержащаяся в данном проспекте, может быть изменена без какого-либо уведомления. Пожалуйста, свяжитесь с менеджерами СМЦ "Стами" для получения актуальной информации и презентационных материалов.


    Высокопрочный стальной лист JFE-HITEN

    Высокая прочность
    JFE-HITEN это низко­легированный высокопроч­ный стальной лист, который производится с исполь­зованием технологии термо­механического контроля, либо с закалкой и отпуском. Высокая прочность листа JFE-HITEN, помимо прочего, приводит к снижению массы сварных конструкций.



    Хорошая свариваемость

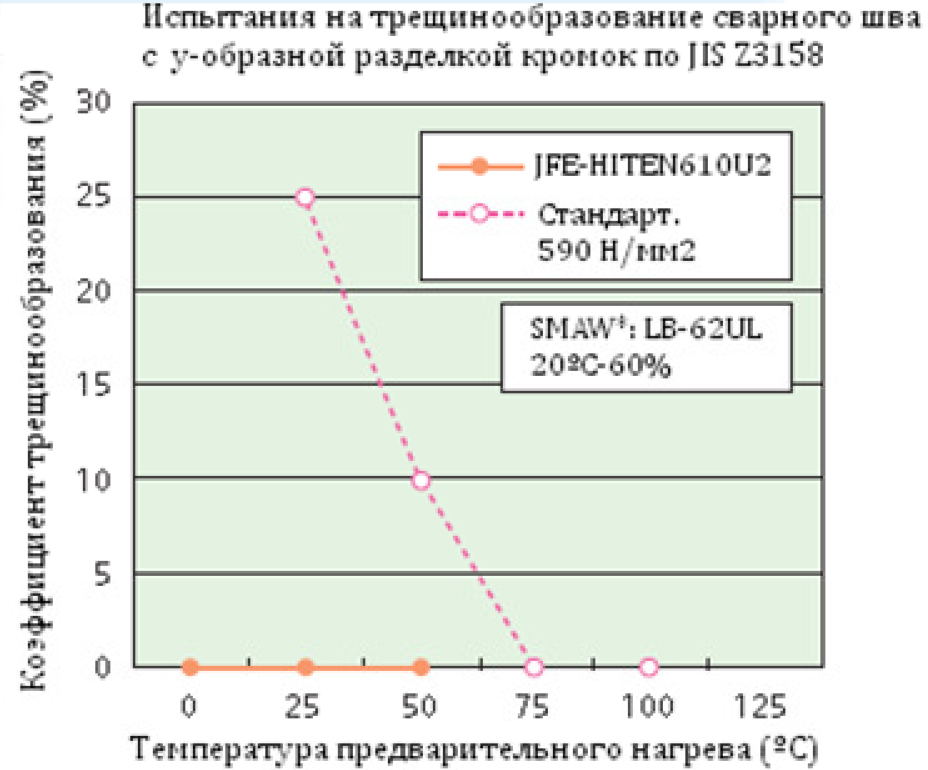

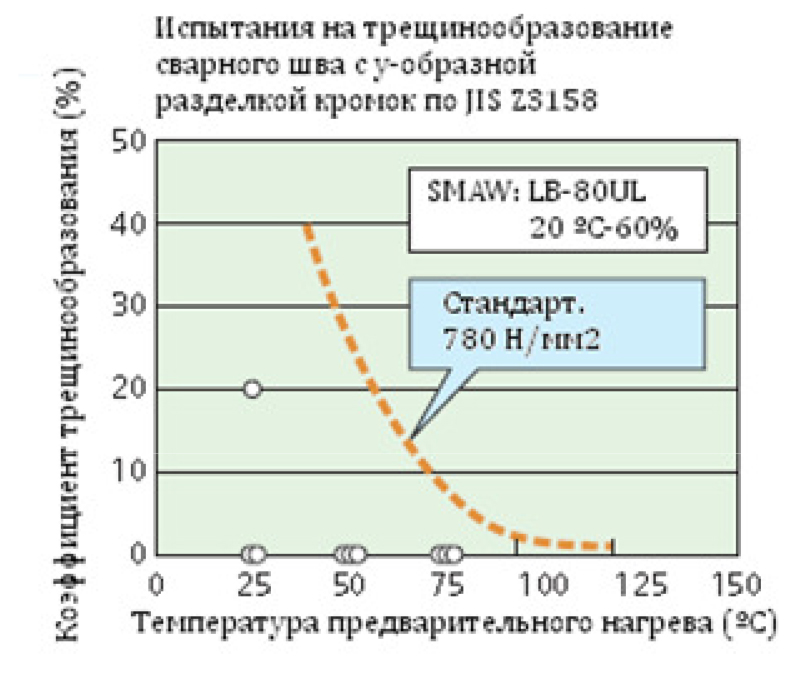

    Химический состав листа JFE-HITEN контролируется осо­бым образом; в результате получается низкий углеродный эквивалент, что, в свою очередь, приводит к хорошей свариваемости. JFE также поставляет сварочные материалы, идеально подходящие для сварки листа JFEHITEN.
    Превосходная статическая вязкость
    Превосходная статическая вязкость достигается путем жесткого контроля химического состава стали и термической обработки. Использование JFE-HITEN значительно снижает риск хрупкого разрушения конструкций.
    Однородность и гладкость поверхности
    Лист JFE-HITEN прокатывается на одном из самых современных в миру станов с контролем жесткости, что обеспечивает однородность свойств листа, гладкость и чистоту поверхности.
    Легкость обработки
    Благодаря высокой пластичности JFE-HITEN, лист легко поддается гибке, машинной обработке, резке и сверлению.

    Компания JFE Steel разработала серию стального листа с уникальными характеристиками под маркой JFE-HITEN прочностью 590-980 Н/мм2.

    Этот лист используется в судостроении, для резервуаров и хранилищ, сферических газгольдеров, сосудов давления, мостов, гидротехнических сооружений, морских конструкций, тяжелого машиностроения и пр. JFE-HITEN ценится нашими клиентами как надежный во всех отношениях материал

    JFE поставляет высокопрочный стальной лист в соответствии со стандартом JIS SM570, с высокой свариваемостью в соответствии с SM570TMC, SM570TMC-LB, SM570-EX, SM570-EG соответственно.

    • TMC: производится с применением технологии термомеханического контроля (Thermo Mechanical Control process); высокая свариваемость.
    • LB: сверх низкий углеродный эквивалент стали бейнитовой структуры (Low carbon Bainite); высокая свариваемость.
    • EX: высокая свариваемость
    • EG: для высокотемпературной сварки

    При размещении заказа по стандарту WES, производится лист JFE-HITEN соответствующей марки одобренной WES.

    При заказе листа по особой спецификации, лист JFE поставляется в зависимости от свойств и применения.

    Стандарты

    Тип стали
    JIS
    ASTM
    EN
    WES**
    Стандарт
    судостроения
    Стандарт JFE
    Конструкционный
    лист
    Класс прочности
    590 Н/мм2
    G3106 SM570*
    А 678 Gr. С
              Gr D
    А841

    HW450
    HW450CF
    A47
    D47
    E47
    F47
    JFE-HITEN570U2
    JFE-HITEN570E
    JFE-HITEN590S
    JFE-HITEN590SL
    JFE-HITEN590AZ
    JFE-HITEN590
    JFE-HITEN590U2
    JFE-HITEH590E



    HW490
    HW490CF
    A51
    D51
    E51
    F51
    JFE-HITEN610
    JFE-HITEN610U2
    JFE-HITEN610E
    Класс прочности
    690 Н/мм2



    HW550
    HW620
    A56
    D56
    E56
    A63, 63N
    D63, 63N
    E63
    JFE-HITEN690S
    JFE-HITEN690
    JFE-HITEN690M
    JFE-HITEN710
    JFE-HITEN710M
    Класс прочности
    780 Н/мм2
    G3128 SHY685
               SHY685N
               SHY685NS
    А514
    А719 Gr. 100

    HW685
    A70, 70N
    D70, 70N
    E70, 70N
    F70, 70N
    JFE-HITEN780EX
    JFE-HITEN780S
    JFE-HITEN780LE
    JFE-HITEN780M
    Класс прочности
    980 Н/мм2



    HW885

    JFE-HITEN980S
    JFE-HITEN980
    Сосуды давления
    Класс прочности
    590 Н/мм2
    G3115 SPV450
    G3124 SEV345
    А537 Cl. 2
    А738 Gr. В
    A841
    EN10028 P460N
    HW450
    KPV46
    JFE-HITEN570U2
    JFE-HITEN570E
    JFE-HITEN590
    JFE-HITEN590U2
    JFE-HITEH590E
    G3115 SPV490


    HW490
    KPV50
    JFE-HITEN610
    JFE-HITEN610U2
    JFE-HITEN610E
    Класс прочности
    690 Н/мм2

    A543 C1.1

    HW620

    JFE-HITEN690M
    Класс прочности
    780 Н/мм2

    A517
    A543 Cl. 2

    HW685

    JFE-HITEN780M
    Класс прочности
    980 Н/мм2



    HW885

    JFE-HITEN980

    ** см. «Одобренные марки»
    *** Стандарты одобренные для судостроения см. «Одобренные марки»

    Марки JFE-HITEN

    Серия JFE-HITEN состоит из марок с разными классами прочности в зависимости от применения

    Помимо серии JFE-HITEN, JFE Steel производит высокопрочный лист в соответствии с другими стандартами – ASTM, ASME, JIS, EN и т. д. Таким образом, может быть произведена модификация стандарта в соответствии с пожеланием заказчика.

    Класс
    прочности
    (Н/мм2)
    Марка
    Толщина
    (мм)
    Предел
    текучести
    Мин. значение
    (Н/мм2)
    Предел
    точности
    (Н/мм2)
    Особенности и типичное применение
    590
    JFE-HITEN590
    JFE-HITEN610
    JFE-HITEN570U2
    JFE-HITEN590U2
    JFE-HITEN610U2
    JFE-HITEN570E
    JFE-HITEN590E
    JFE-HITEN610E
    6-150
    6-150
    6-100
    6-75
    6-75
    6-100
    6-75
    6-75
    450
    490
    450
    450
    490
    450
    450
    490
    590-710
    610-730
    590-710
    590-710
    610-730
    570-700
    590-710
    610-730
    Для строительства мостов, гидротехнических сооружении, хранилищ, морских конструкций U2: Высокопрочный стальной лист с высокой свариваемостью Е: Высокопрочный стальной лист с высокой свариваемостью для высокотемпературной сварки
    JFE-HITEN590S
    JFE-HITEN590SL
    6-40
    6-50
    450
    450
    590-710
    590-710
    S: без термообработки для гражданского строительства и тяжелого машиностроения SL: тип S с превосходной низкотемпературной вязкостью (-4 0°С)
    690
    JFE-HITEN690
    JFE-HITEN710
    6-100
    6-100
    590
    620
    690-820
    710-840
    Без никелевая гарка для морских сооружений, хранилищ и пр.
    JFE-HITEN690M
    JFE-HITEN710M
    6-100
    6-100
    590
    620
    690-820
    710-840
    Никелевая марка с низким углеродным эквивалентом для строительства мостов, гидротехнических сооружений, хранилищ и пр.
    JFE-HITEN690S
    6-25
    550
    690-830
    Низкое содержание легирующих элементов и без термической обработки для гражданского строительства и тяжелого машиностроения
    730
    JFE-HITEN780M
    6-150
    685
    780-930
    Никелевая марка с низким углеродным эквивалентом для строительства мостов, гидротехнических сооружений, морских конструкций и пр.
    JFE-HITEN780EX
    6-60
    685
    780-930
    Успокоенная сталь для строительства мостов
    JFE-HITEN780S
    6-160
    685
    780-930
    Низкое содержание легирующих элементов для гражданского строительства и тяжелого машиностроения
    JFE-HITEN780LE
    6-32
    685
    780-930
    Высокая свариваемость и превосходная низкотемпературная вязкость (-4(ГС) для гражданского строительства и тяжелого машиностроения
    980
    JFE-HITEN980
    6-120
    885
    950- 1130
    Высокая прочность, свариваемость и вязкость для гидротехнических сооружений
    JFE-HITEN980S
    6-50
    885
    950- 1130
    Для гражданского строительства и тяжелого машиностроения

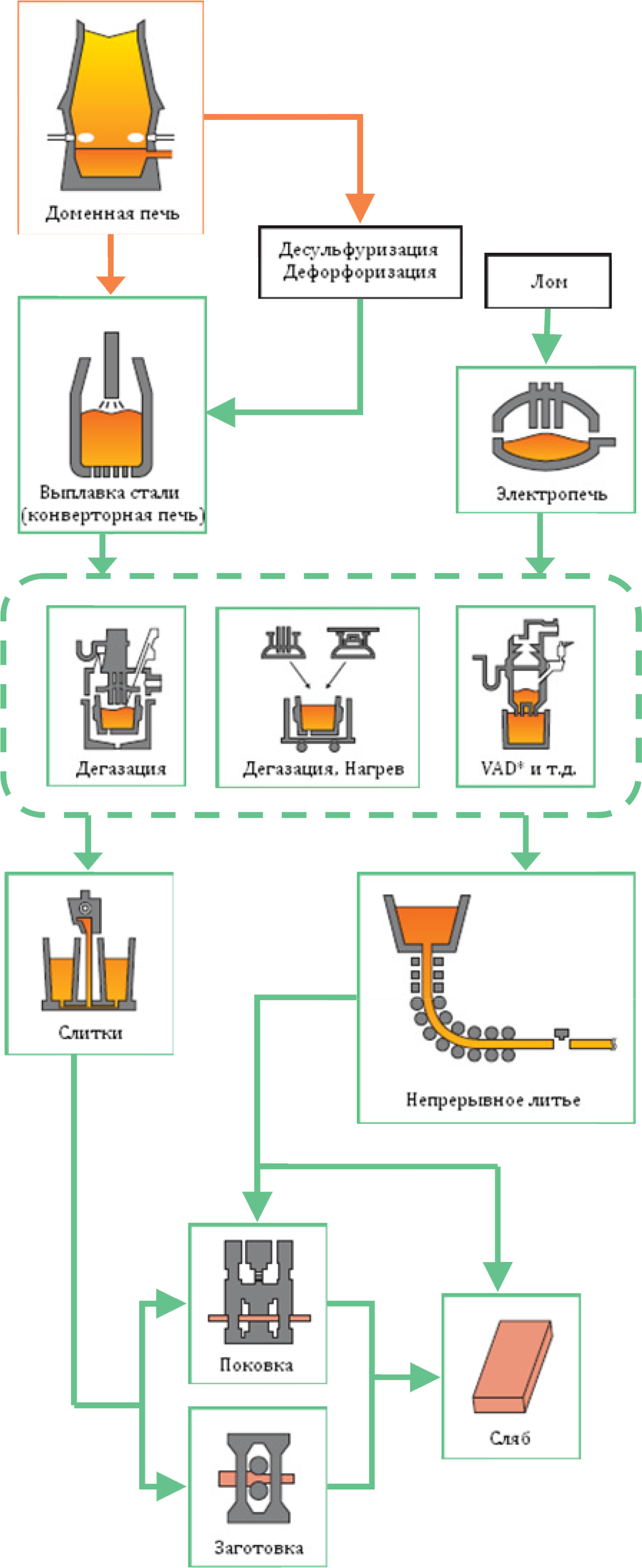

    Производственный процесс


    Доменное производство
    Кислородный конвертер
    Стан непрерывного литья
    6 000 т ковочный пресс
    Прокатный стан
    Super-OLAC
    Система термической обработки

    Максимальные доступные размеры


    Без термической обработки

    Ширина,
    мм
    Толщина,
    мм
    1000 ∼ 1400
    1401 ∼ 1600
    1601 ∼ 1800
    1801 ∼ 2000
    2001 ∼ 2200
    2201 ∼ 2400
    2401 ∼ 2600
    2601 ∼ 2800
    2801 ∼ 3000
    3001 ∼ 3200
    3201 ∼ 3400
    3401 ∼ 3600
    3601 ∼ 3800
    3801 ∼ 4000
    4001 ∼ 4200
    4201 ∼ 4400
    4401 ∼ 4600
    4601 ∼ 4800
    4801 ∼ 5000
    5001 ∼ 5200
    5201 ∼ 5300
    5301 ∼ 5350
    6.0 ∼ 6.9

    22
    22
    19
    16
    13.5
    13.5
    7.0 ∼ 9.0
    25
    22
    20
    16
    13.5
    13.5
    9.1 ∼ 11.9

    20
    20
    20
    16
    12.0 ∼ 13.9



    22
    16
    14.0 ∼ 25.0

    25

    16
    25.1 ∼ 28.0
    27
    25




    16
    28.1 ∼ 32.0

    25




    24
    23
    20
    16
    32.1 ∼ 38.0

    25



    24
    23
    22
    21
    20
    19
    18
    16
    38.1 ∼ 45.0

    24
    23
    23
    20
    19
    19
    18
    17
    16
    16
    16
    45.1 ∼ 50.0
    25
    23
    22
    21
    20
    20
    18
    17
    16
    16
    15
    14
    14
    14
    50.1 ∼ 55.0

    24
    24
    21
    21
    20
    19
    18
    18
    16
    16
    15
    14
    14
    13
    13
    13
    55.1 ∼ 60.0

    24
    22
    21
    19
    19
    17
    16
    16
    15
    14
    13
    13
    12
    12
    12
    11
    60.1 ∼ 65.0

    24
    23
    21
    20
    18
    18
    17
    16
    15
    15
    14
    13
    12
    12
    11
    11
    10
    9.5
    65.1 ∼ 70.0

    24
    24
    22
    21
    19
    18
    17
    16
    15
    14
    14
    13
    12
    12
    11
    11
    10
    10
    9.5
    70.1 ∼ 75.0
    24
    23
    24
    23
    21
    20
    18
    17
    15
    15
    15
    14
    13
    13
    12
    11
    11
    10
    10
    9.2
    9
    8.5
    75.1 ∼ 80.0
    23
    23
    22
    21
    21
    19
    18
    17
    15
    14
    14
    13
    12
    12
    11
    11
    10
    10
    9.6
    9.2
    9
    8.5
    80.1 ∼ 90.0
    20
    20
    20
    19
    19
    17
    16
    15
    14
    13
    12
    11
    11
    10
    10
    9.7
    9.2
    8.8
    8.5
    8.2
    8
    7.5
    90.1 ∼ 100.0
    18
    18
    18
    17
    17
    15
    14
    13
    12
    11
    11
    10
    10
    9.6
    9.1
    8.7
    8.3
    8
    7.6
    7.3

    100.1 ∼ 110.0
    16
    16
    16
    16
    15
    14
    13
    12
    11
    10
    10
    9.7
    9.1
    9
    8.3
    8
    7.6
    7.2
    7
    6.7
    5.8

    110.1 ∼ 120.0
    15
    15
    15
    14
    14
    13
    12
    11
    10
    10
    9.4
    8.8
    8.4
    8
    7.6
    7.2
    6.9
    6.0
    6.6
    5.8
    6
    6

    120.1 ∼ 130.0
    14
    14
    14
    13
    13
    12
    11
    10
    9.8
    9.2
    8.6
    8.2
    7.7
    7.3
    7.0
    6.7
    5.8
    6
    6
    5.1
    5.3

    130.1 ∼ 140.0
    13
    13
    13
    12
    12
    11
    10
    9.7
    9
    8.5
    8
    7.5
    7.1
    7
    6
    6
    5.1
    5.1
    5.1
    5.3
    Не
    140.1 ∼ 150.0
    12
    12
    12
    11
    11
    10
    9.7
    9.1
    8.4
    7.9
    7.4
    7
    6.7
    5.8
    6
    6
    5
    5
    5
    производится

    1. Значение в диагональной колонке высокопрочный стальной лист : ’A’ обозначает максимальную длину листа. Лист длиной от ‘B’ до 6,1 м не может быть изготовлен.
    2. Минимальный размер листа: 1 м шириной и 3 м длиной.
    3. Пожалуйста, проконсультируйтесь с JFE перед заказом листа шириной от 5.201 до 5..350 мм.


    С термической обработкой

    Ширина,
    мм
    Толщина,
    мм
    1000 ∼ 1600
    1601 ∼ 1800
    1801 ∼ 2000
    2001 ∼ 2200
    2201 ∼ 2400
    2401 ∼ 2600
    2601 ∼ 2800
    2801 ∼ 3000
    3001 ∼ 3200
    3201 ∼ 3400
    3401 ∼ 3600
    3601 ∼ 3800
    3801 ∼ 4000
    4001 ∼ 4200
    4201 ∼ 4400
    4401 ∼ 4600
    4601 ∼ 4800
    4801 ∼ 5000
    5001 ∼ 5200
    5201 ∼ 5300
    5301 ∼ 5350
    6.0 ∼ 6.9

    22
    20
    15
    13

    7.0 ∼ 7.9

    24
    22
    20
    15
    Не производится
    8.0 ∼ 8.9

    22
    18
    16
    13
    11

    9.0 ∼ 9.9

    22
    20
    16
    12

    10.0 ∼ 11.9

    22
    20
    18
    Обсуждается с JFE
    12.0 ∼ 13.9

    22
    14.0 ∼ 26.0
    25

    26.1 ∼ 28.0


    28.1 ∼ 30.0

    24
    24
    22
    30.1 ∼ 35.0

    24
    24
    23
    22
    21
    21
    20
    35.1 ∼ 40.0

    24
    23
    22
    21
    20
    19
    18
    18
    17
    40.1 ∼ 45.0

    23
    22
    20
    19
    19
    18
    17
    16
    16
    15
    45.1 ∼ 50.0

    23
    22
    20
    19
    18
    17
    17
    16
    15
    15
    14
    14
    50.1 ∼ 60.0

    24
    24
    22
    20
    19
    18
    17
    16
    15
    14
    14
    13
    13
    12
    11
    11
    60.1 ∼ 70.0

    23
    20
    24
    22
    20
    19
    17
    16
    15
    14
    14
    13
    12
    12
    11
    11
    10
    10
    10
    70.1 ∼ 80.0
    22
    20
    18
    21
    19
    18
    16
    15
    14
    13
    13
    12
    11
    11
    10
    10
    9.7
    9.3
    8.9
    8.7
    80.1 ∼ 90.0
    20
    18
    16
    19
    17
    16
    14
    13
    13
    12
    11
    10
    10
    9.8
    9.4
    8.9
    8.5
    8.3
    7.9

    90.1 ∼ 100.0
    18
    16
    14
    17
    15
    14
    13
    12
    11
    10
    10
    9.8
    9.3
    8.8
    8.4
    8.0
    7.7
    7.3
    7.0

    100.1 ∼ 110.0
    16
    14
    13
    15
    14
    13
    12
    11
    10
    9.9
    9.4
    8.8
    8.4
    8.0
    7.6
    7.3
    6.9
    6.0
    6.6
    5.7
    6.4
    5.5

    110.1 ∼ 120.0
    15
    13
    12
    14
    13
    11
    11
    10
    9.7
    9.1
    8.5
    8.1
    7.7
    7.3
    6.9
    6.0
    6.6
    5.7
    6.3
    5.8
    5.2

    120.1 ∼ 130.0
    13
    12
    11
    13
    11
    11
    10
    9.5
    8.9
    8.3
    7.9
    7.3
    7.0
    6.7
    6.4
    5.5
    5.2
    5.0

    130.1 ∼ 140.0
    11
    10
    9.7
    11
    10
    9.7
    9.4
    8.7
    8.2
    7.7
    7.2
    6.8
    6.5
    5.6
    5.3
    4.8
    Не производится
    140.1 ∼ 150.0
    10
    10
    9.6
    10
    9.7
    9.4
    8.7
    8.1
    7.6
    7.1
    6.7
    6.4
    5.5
    5.2
    4.9


    1. Значение в диагональной колонке высокопрочный стальной лист : ’A’ обозначает максимальную длину листа. Лист длиной от ‘B’ до 6,1 м не может быть изготовлен.
    2. Минимальный размер листа: 1 м шириной и 3 м длиной.
    3. Пожалуйста, проконсультируйтесь с JFE перед заказом листа шириной от 5.201 до 5..350 мм.

    JFE-HITEN

    JFE-HITEN590, 690

    Серии JFE-HITEN 590 и 690 применяются для строительства мостов, цилиндрических и сферических резервуаров, машиностроения и пр. Основной металл включает в себя сплав кремния и марганца, в него добавляются другие легирующие элементы в зависимости от толщины листа для достижения оптимального углеродного эквивалента.

    Помимо этого, серия «М» разработана с пониженным углеродным эквивалентом - для хорошей свариваемости - и высокой вязкостью, поэтому может применяться для строительства гидротехнических и морских сооружений в регионах с низкими температурами

    Марка
    (толщина,
    мм)
    Термо-
    обработка
    Химический состав (%)
    Испытания на растяжение *1)
    Испытания на изгиб
    (180o)*2)
    Испытания на вязкость по Шарпи
    (2ммV)*3)
    C
    Si
    Mn
    P
    S
    Cu
    Ni
    Cr
    Mo
    V
    B
    Толщина, мм
    Ceq
    Pcm
    Толщина, мм
    Предел
    текучести
    или
    гаранти-
    рованная
    нагрузка
    (H/мм2)
    Предел
    прочности
    (H/мм2)
    Толщина, мм
    Удли-
    нение,
    %
    Образец
    Толщина, мм
    Радиус
    изгиба,
    образец №1
    Толщина, мм
    Темп.
    (℃)
    Поглощенная
    энергия (J)
    JFЕ-НITEN590
    (6-150)
    Закалка
    с отпуском
    ≤0,16
    0,15/0,55
    ≤1,50
    ≤0,025
    ≤0,015
    ≤0,30
    ≤1,00
    ≤0,30
    ≤0,30
    ≤0,08
    -
    т≤50
    50 <т≤75
    75 <т
    ≤0,44
    ≤0,46
    ≤0,48
    ≤0,26
    ≤0,28
    ≤0,28
    -
    ≥450
    590/710
    т≤16
    16 <т≤50
    20 <т
    ≥20
    ≥28
    ≥20
    №5
    №5
    №4
    -
    1,5т
    12 <т
    -10
    ≥47
    JFЕ-НITEN610
    (6-150)
    Закалка
    с отпуском
    ≤0,16
    0,15/0,55
    ≤1,50
    ≤0,025
    ≤0,015
    ≤0,30
    ≤1,00
    ≤0,30
    ≤0,30
    ≤0,08
    -
    т≤50
    50 <т≤75
    75 <т
    ≤0,45
    ≤0,47
    ≤0,49
    ≤0,26
    ≤0,28
    ≤0,28
    т≤75
    75 <т
    ≥490
    ≥470
    610/730
    т≤16
    16 <т≤50
    20 <т
    ≥19
    ≥27
    ≥19
    №5
    №5
    №4
    -
    1,5т
    12 <т≤32
    32 <т
    -10
    -15
    ≥47
    ≥47
    JFЕ-НITEN690
    (6-100)
    Закалка
    с отпуском
    ≤0,16
    0,35
    ≤1,20
    ≤0,025
    ≤0,015
    ≤0,40
    ≤1,00
    ≤0,70
    ≤0,50
    ≤0,08
    ≤0,005
    т≤50
    50 <т
    ≤0,54
    ≤0,58
    -
    -
    т≤75
    75 <т
    ≥590
    ≥570
    690/820
    т≤16
    16 <т≤50
    20 <т
    ≥17
    ≥25
    ≥17
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т≤32
    32 <т≤50
    50 <т
    -15
    -20
    -30
    ≥47
    ≥47
    ≥47
    JFЕ-НITEN710
    (6-100)
    Закалка
    с отпуском
    ≤0,16
    0,35
    ≤1,20
    ≤0,025
    ≤0,015
    ≤0,40
    ≤1,00
    ≤0,70
    ≤0,50
    ≤0,08
    ≤0,005
    т≤50
    50 <т
    ≤0,55
    ≤0,59
    -
    -
    т≤75
    75 <т
    ≥620
    ≥600
    710/840
    т≤16
    16 <т≤50
    20 <т
    ≥17
    ≥25
    ≥17
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т≤32
    32 <т≤50
    50 <т
    -15
    -20
    -30
    ≥47
    ≥47
    ≥47
    JFЕ-НITEN690M
    (6-100)
    Закалка
    с отпуском
    ≤0,14
    0,35
    ≤1,20
    ≤0,015
    ≤0,015
    ≤0,40
    0,30/1,30
    ≤0,70
    ≤0,50
    ≤0,05
    ≤0,005
    т≤50
    50 <т
    ≤0,53
    ≤0,57
    -
    -
    т≤75
    75 <т
    ≥590
    ≥570
    690/820
    т≤16
    16 <т≤50
    20 <т
    ≥17
    ≥25
    ≥17
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т≤32
    32 <т≤50
    50 <т
    -15
    -20
    -30
    ≥47
    ≥47
    ≥47
    JFЕ-НITEN710M
    (6-100)
    Закалка
    с отпуском
    ≤0,14
    0,35
    ≤1,20
    ≤0,015
    ≤0,015
    ≤0,40
    0,30/1,30
    ≤0,70
    ≤0,50
    ≤0,05
    ≤0,005
    т≤50
    50 <т
    ≤0,53
    ≤0,57
    -
    -
    т≤75
    75 <т
    ≥620
    ≥600
    710/840
    т≤16
    16 <т≤50
    20 <т
    ≥17
    ≥25
    ≥17
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т≤32
    32 <т≤50
    50 <т
    -15
    -20
    -30
    ≥47
    ≥47
    ≥47

    Примечания: *1) Метод испытаний: JIS Z 2241, Образец: JIS Z 2201
    *2) Метод испытаний JIS Z 2248, Образец: JIS Z 2204
    *3) Метод испытаний/Образец: JIS Z 2242

    JFE-HITEN780 и JFE-HITEN980

    Марка 780М обладает более высокой свариваемостью и низкотемпературной вязкостью, чем 780F из-за более низкого углеродного эквивалента, и применяется в строительстве мостов, гидротехнических сооружений, морских конструкций и пр., в том числе в регионах с низкими температурами.

    Для снижения финального веса сварных конструкций, компания JFE разработала стальной лист высочайшего класса 980.

    Содержание легирующих элементов было оптимизировано. Марка 980 легко поддается сварке и подходит для гидротехнических сооружений и других конструкций, где требуется хорошая низкотемпературная вязкость.

    Марка
    (толщина,
    мм)
    Термо-
    обработка
    Химический состав (%)
    Испытания на растяжение *1)
    Испытания на изгиб
    (180o)*2)
    Испытания вязкость по Шарпи
    (2ммV)*3)
    Толщина, мм
    C
    Si
    Mn
    P
    S
    Cu
    Ni
    Cr
    Mo
    V
    Nb
    B
    Толщина, мм
    Ceq
    Pcm
    Толщина, мм
    Предел
    текучести
    или
    гаранти-
    рованная
    нагрузка
    (H/мм2)
    Предел
    прочности
    (H/мм2)
    Толщина, мм
    Удли-
    нение,
    %
    Образец
    Толщина, мм
    Радиус
    изгиба,
    образец №1
    Толщина, мм
    Темп.
    (℃)
    Погло-
    щенная
    энергия (J)
    JFЕ-НITEN780M
    (6-150)
    Закалка
    с отпуском
    т≤100
    100 <т
    ≤0,14
    ≤0,18
    ≤0,35
    ≤0,35
    ≤1,20
    ≤1,20
    ≤0,015
    ≤0,015
    ≤0,015
    ≤0,015
    ≤0,50
    ≤0,50
    0,30/1,50
    0,30/1,50
    ≤0,70
    ≤0,80
    ≤0,60
    ≤0,60
    ≤0,05
    ≤0,05
    -
    -
    ≤0,005
    ≤0,005
    т≤50
    50 <т≤100
    100 <т
    ≤0,53
    ≤0,57
    ≤0,62
    ≤0,30
    ≤0,32
    -
    т≤75
    75 <т
    ≥685
    ≥665
    780/930
    т≤16
    16 <т≤50
    20 <т
    ≥16
    ≥24
    ≥16
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т≤32
    32 <т≤50
    50 <т
    -20
    -25
    -35
    ≥47
    ≥47
    ≥47
    JFЕ-НITEN980
    (6-120)
    Закалка
    с отпуском
    -
    ≤0,14
    ≤0,35
    ≤1,20
    ≤0,010
    ≤0,015
    ≤0,70
    ≤4,00
    ≤0,80
    ≤0,80
    ≤0,15
    ≤0,02
    ≤0,005
    т≤50
    50 <т≤100
    100 <т
    ≤0,59
    ≤0,62
    ≤0,71
    ≤0,29
    ≤0,33
    ≤0,36
    т≤75
    75 <т≤100
    100 <т
    ≥885
    ≥865
    ≥865
    950/1130
    950/1130
    950/1130
    т≤16
    16 <т≤50
    20 <т
    ≥12
    ≥19
    ≥12
    №5
    №5
    №4
    т≤32
    32 <т
    2,0т
    2,5т
    12 <т
    -60
    ≥47

    Примечания: *1) Метод испытаний: JIS Z 2241, Образец: JIS Z 2201
    *2) Метод испытаний JIS Z 2248, Образец: JIS Z 2204
    *3) Метод испытаний/Образец: JIS Z 2242

    Высокопрочный стальной лист с высокой свариваемостью

    Серия U2 производится с низким углеродным эквивалентом и величиной Pcm, которые составляют 0,09 и 0,20% соответственно, содержание примесей контролируется особо, что приводит к превосходной сопротивляемости зоны термического влияния (HAZ) к затвердеванию и растрескиванию. Серии U1 и U2 предназначаются для сферических резервуаров, гидротехнических сооружений и пр.

    Марка JFE-HITEN780EX производится тем же образом, и предназначается для возведения мостов.

    Марка
    (толщина,
    мм)
    Термо-
    обработка
    Химический состав (%)
    Испытания на растяжение *1)
    Испытания на изгиб
    (180o)*2)
    Испытания на вязкость по Шарпи
    (2ммV)*3)
    C
    Si
    Mn
    P
    S
    Cu
    Ni
    Cr
    Mo
    V
    Nb
    B
    Толщина, мм
    Ceq
    Pcm
    Толщина, мм
    Предел
    текучести
    или
    гаранти-
    рованная
    нагрузка
    (H/мм2)
    Предел
    прочности
    (H/мм2)
    Толщина, мм
    Удли-
    нение,
    %
    Образец
    Толщина, мм
    Радиус
    изгиба,
    образец №1
    Толщина, мм
    Темп.
    (℃)
    Поглощенная
    энергия (J)
    JFЕ-НITEN570U2
    (6-100)
    Закалка
    с отпуском
    ≤0,09
    0,15/0,55
    ≤1,60
    ≤0,025
    ≤0,010
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,06
    ≤0,03
    -
    -
    -
    ≤0,20
    т≤16
    16 <т≤40
    40 <т≤75
    75 <т
    ≥460
    ≥450
    ≥430
    ≥420
    570/700
    т≤16
    16 <т≤50
    20 <т
    ≥20
    ≥28
    ≥20
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т
    -5
    ≥47
    JFЕ-НITEN590U2
    (6-75)
    Закалка
    с отпуском
    ≤0,09
    0,15/0,55
    1,20/1,60
    ≤0,025
    ≤0,010
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,06
    ≤0,03
    -
    -
    -
    ≤0,20

    ≥450
    590/710
    т≤16
    16 <т≤50
    20 <т
    ≥20
    ≥28
    ≥20
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т≤32
    32 <т≤50
    50 <т
    5
    -5
    -10
    -20
    ≥47**
    ≥47
    ≥47
    ≥47
    JFЕ-НITEN610U2
    (6-75)
    Закалка
    с отпуском
    ≤0,09
    0,15/0,55
    1,20/1,60
    ≤0,025
    ≤0,010
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,06
    ≤0,03
    -
    -
    -
    ≤0,20

    ≥490
    610/730
    т≤16
    16 <т≤50
    20 <т
    ≥19
    ≥27
    ≥19
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т≤32
    32 <т≤50
    50 <т
    0
    -5
    -15
    -25
    ≥47**
    ≥47
    ≥47
    ≥47
    JFЕ-НITEN780EX
    (6-60)
    Закалка
    с отпуском
    ≤0,09
    ≤0,55
    0,60/1,50
    ≤0,015
    ≤0,010
    ≤0,30
    0,30/1,50
    ≤0,80
    ≤0,60
    ≤0,05
    ≤0,03
    ≤0,00
    т≤34
    34 <т≤60
    ≤0,53*
    ≤0,57*
    ≤0,23
    ≤0,25
    т≤50
    50 <т≤60
    ≥685
    ≥665
    780/930
    760/910
    т≤16
    16 <т≤50
    20 <т
    ≥16
    ≥24
    ≥16
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т≤32
    32 <т≤50
    50 <т
    -20
    -25
    ≥47
    ≥47

    Примечания: *1) Метод испытаний: JIS Z 2241, Образец: JIS Z 2201
    *2) Метод испытаний JIS Z 2248, Образец: JIS Z 2204
    *3) Метод испытаний/Образец: JIS Z 2242

    *WES+Cu/13(Cu>0,30)
    **6≤т≤8              **8 <т≤10,5            **10,5<т<12
    24J (1/2 разм.)    35J (3/4 разм.)    39J (3/4 разм.)

    Высокопрочный стальной лист для высокотемпературной сварки

    Эта серия наименее подвержена растрескиванию при сварке ввиду очень низкого углеродного эквивалента и значения Pcm.

    Серия также обладает превосходной вязкостью зоны термического влияния даже при высокотемпературной сварке, например при электрогазовой сварке, и применяется для возведения хранилищ и прочих подобных сооружений.

    Марка
    (толщина,
    мм)
    Термо-
    обработка
    Химический состав (%)
    Испытания на растяжение *1)
    Испытания на изгиб
    (180o)*2)
    Испытания на вязкость по Шарпи
    (2ммV)*3)
    C
    Si
    Mn
    P
    S
    Cu
    Ni
    Cr
    Mo
    V
    Nb
    B
    Pcm
    Толщина, мм
    Предел
    текучести
    или
    гаранти-
    рованная
    нагрузка
    (H/мм2)
    Предел
    прочности
    (H/мм2)
    Толщина, мм
    Удли-
    нение,
    %
    Образец
    Толщина, мм
    Радиус
    изгиба,
    образец №1
    Толщина, мм
    Темп.
    (℃)
    Поглощенная
    энергия (J)
    JFЕ-НITEN570E
    (6-100)
    Закалка
    с отпуском
    ≤0,09
    0,15/0,55
    ≤1,60
    ≤0,020
    ≤0,010
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,06
    ≤0,03
    -
    ≤0,20
    т≤16
    16 <т≤40
    40 <т≤75
    75 <т
    ≥460
    ≥450
    ≥430
    ≥420
    570/700
    т≤16
    16 <т≤50
    20 <т
    ≥20
    ≥28
    ≥20
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    12 <т
    -5
    ≥47
    JFЕ-НITEN590E
    (6-75)
    Закалка
    с отпуском
    ≤0,09
    0,15/0,55
    1,00/1,60
    ≤0,020
    ≤0,010
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,06
    ≤0,03
    -
    ≤0,20
    -
    ≥450
    590/710
    т≤16
    16 <т≤50
    20 <т
    ≥20
    ≥28
    ≥20
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    6 <т≤20
    20 <т≤32
    32 <т≤50
    50 <т
    5
    -5
    -10
    -20
    ≥47**
    ≥47
    ≥47
    ≥47
    JFЕ-НITEN610E
    (6-75)
    Закалка
    с отпуском
    ≤0,09
    0,15/0,55
    1,00/1,60
    ≤0,020
    ≤0,010
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,30
    ≤0,06
    ≤0,03
    -
    ≤0,20
    -
    ≥490
    610/730
    т≤16
    16 <т≤50
    20 <т
    ≥19
    ≥27
    ≥19
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    6 <т≤20
    20 <т≤32
    32 <т≤50
    50 <т
    0
    -5
    -15
    -25
    ≥47**
    ≥47
    ≥47
    ≥47

    Примечания: *1) Метод испытаний: JIS Z 2241, Образец: JIS Z 2201
    *2) Метод испытаний JIS Z 2248, Образец: JIS Z 2204
    *3) Метод испытаний/Образец: JIS Z 2242

    **6 ≤т≤8              **8 <т≤10,5            **10,5<т<12
    24J (1/2 разм.)    35J (3/4 разм.)    39J (3/4 разм.)

    Высокопрочный стальной лист для гражданского строительства и тяжелого машиностроения

    JFE-HITEN 590S/690S производятся с применением технологии контролируемой прокатки (CR) и термомеханического контроля (TMCP) с оптимальным химическим составом, что приводит к высокой свариваемости, вязкости и экономичности. Марки применяются в гражданском строительстве и тяжелом машиностроении, в том числе в регионах с низкими температурами.

    JFE-HITEN 780S/980S производятся с закалкой и отпуском с толщиной до 50 мм. Минимальное количество легирующих элементов приводит к хорошей свариваемости и экономичности. Применяются в гражданском строительстве и тяжелом машиностроении.

    JFE-HITEN780LE производится с применением ведущих технологий JFE, в том числе технологии контролируемой прокатки и микролегирования. Обладает высокой свариваемостью и низкотемпературную вязкости (-40єС).

    Марка
    (толщина,
    мм)
    Термо-
    обработка
    Химический состав (%)
    Испытания на растяжение *1)
    Испытания на изгиб
    (180o)*2)
    Испытания на вязкость по Шарпи
    (2ммV)*3)
    Толщина, мм
    C
    Si
    Mn
    P
    S
    Cu
    Ni
    Cr
    Mo
    V
    Nb
    B
    Seq
    Pcm
    Толщина, мм
    Предел
    текучести
    или
    гаранти-
    рованная
    нагрузка
    (H/мм2)
    Предел
    прочности
    (H/мм2)
    Толщина, мм
    Удли-
    нение,
    %
    Образец
    Толщина, мм
    Радиус
    изгиба,
    образец №1
    Толщина, мм
    Темп.
    (℃)
    Погло-
    щенная
    энергия (J)
    JFЕ-НITEN590SA
    (6-40)
    CR или
    ТМСР
    -
    ≤0,18
    ≤0,55
    ≤2,00
    ≤0,030
    ≤0,020
    Другие легирующие элементы
    ≤0,45
    -
    -
    ≥450
    590/710
    т≤16
    16 <т≤50
    20 <т
    ≥20
    ≥28
    ≥20
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    -
    -
    -
    JFЕ-НITEN590SB
    (6-40)
    -
    ≤0,18
    ≤0,55
    ≤2,00
    ≤0,030
    ≤0,015
    Другие легирующие элементы
    ≤0,45
    -
    12 <т
    -10
    ≥47
    JFЕ-НITEN590SL
    (6-50)
    CR или
    ТМСР
    -
    ≤0,16
    0,20/0,55
    0,80/1,60
    ≤0,030
    ≤0,015
    -
    -
    -
    ≤0,35
    ≤0,08
    ≤0,05
    -
    ≤0,46
    ≤0,22
    т≤32
    32 <т
    ≥450
    ≥430
    590/710
    570/705
    т≤16
    16 <т≤50
    20 <т
    ≥20
    ≥26
    ≥20
    №5
    №5
    №4
    -
    1,5т
    6 <т≤36
    36 <т
    -40
    -20
    ≥27**
    ≥27
    JFЕ-НITEN690S
    (6-25)
    CR или
    ТМСР
    -
    ≤0,15
    ≤0,55
    ≤2,00
    ≤0,030
    ≤0,015
    Другие легирующие элементы
    ≤0,50
    -
    -
    ≥550
    690/830
    т≤16
    16 <т
    ≥17
    ≥25
    №5
    №5
    -
    1,5т
    12 <т
    -10
    ≥47
    JFЕ-НITEN780S
    (6-160)
    Закалка
    с отпуском
    т≤50
    50 <т≤100
    100 <т≤160
    ≤0,25
    ≤0,20
    ≤0,18
    ≤0,55
    ≤0,55
    ≤0,55
    ≤1,60
    ≤1,60
    ≤1,60
    ≤0,030
    ≤0,030
    ≤0,030
    ≤0,015
    ≤0,015
    ≤0,015
    -
    ≤0,50
    ≤0,50
    -
    ≤0,50
    ≤0,50
    ≤0,070
    ≤1,50
    ≤1,50
    ≤0,30
    ≤0,60
    ≤0,60
    ≤0,10
    ≤0,10
    ≤0,10
    Ti:0,005/0,02
    Ti:0,005/0,02
    Ti:0,005/0,02
    ≤0,005
    ≤0,005
    ≤0,005
    ≤0,53
    ≤0,61
    ≤0,65
    -
    т≤75
    75 <т≤160
    ≥685
    ≥665
    780/930
    т≤16
    16 <т≤32
    20 <т
    ≥16
    ≥24
    ≥16
    №5
    №5
    №4
    т≤32
    32 <т
    1,5т
    2,0т
    6 <т≤20
    12 <т≤20
    20 <т≤32
    32 <т
    -
    -5
    -15
    -20
    -
    ≥35
    ≥35
    ≥35
    JFЕ-НITEN780LE
    (6-32)
    TMCP
    т≤19
    19 <т
    ≤0,20
    ≤0,40
    ≤1,40
    ≤0,025
    ≤0,015
    -
    -
    ≤0,020
    ≤0,15
    ≤0,08
    -
    ≤0,005
    ≤0,40*
    ≤0,43*
    -
    -
    ≥685
    780/930
    т≤16
    16 <т≤32
    20 <т
    ≥16
    ≥24
    ≥16
    №5
    №5
    №4
    -
    1,5т
    6≤т≤36
    -40
    ≥40***
    JFЕ-НITEN980S
    (6-50)
    Закалка
    с отпуском
    -
    ≤0,18
    ≤0,35
    ≤1,20
    ≤0,020
    ≤0,015
    ≤0,70
    ≤2,00
    ≤0,80
    ≤0,80
    ≤0,08
    ≤0,02
    ≤0,005
    ≤0,65
    -
    -
    ≥885
    950/1130
    т≤16
    16 <т≤50
    20 <т
    ≥12
    ≥19
    ≥12
    №5
    №5
    №4
    т≤32
    32 <т
    2,0т
    2,5т
    12 <т≤20
    20 <т≤32
    32 <т
    -10
    -25
    -30
    ≥35
    ≥35
    ≥35

    Примечания: *1) Метод испытаний: JIS Z 2241, Образец: JIS Z 2201
    *2) Метод испытаний JIS Z 2248, Образец: JIS Z 2204
    *3) Метод испытаний/Образец: JIS Z 2242
    *4) CR (controlled rolling): контролируемая прокатка
    TMCP (thermo mechanical control process): процесс термомеханического контроля

    *C+Mn/6+(Cu+Ni)/15+(cr+Mo+v)/5
    **6≤т <8,5              ***6≤т<8,5
    19J (1/2 разм.)    20J (1/2 разм.)

    **8,5≤т <12,5              ***8,5≤т<12
    24J (3/4 разм.)       30J (3/4 разм.)

    Размеры, форма листа и внешний вид

    Марка
    Размеры, форма и внешний вид
    590, 590U2, 590Е
    610, 610U2, 610Е
    690, 690М, 710, 710М
    780М
    980
    Отклонения толщины, ширины и длины листа, ровность поверхности и форма соответствуют стандарту JIS G 3115
    570U2, 570Е
    590S, 590SL
    690S
    780S, 780LE, 780ЕХ
    980S
    Отклонения толщины, ширины и донны листа, ровность поверхности и форма соответствуют стандарту JIS G 3193
    высокопрочный стальной лист
    высокопрочный стальной лист

    Примеры использования JFE-HITEN




    Стандартные свойства высокопрочного стального листа JFE-HITEN

    JFE-HITEN 610U2 - класс прочности 590Н/мм2 высокопрочный стальной лист с высокой свариваемостью

    Химический состав (%)

    Марка
    Толщина (мм)
    C
    Si
    Mn
    P
    S
    Pcm
    JFE-HITEN610U2
    75
    0,08
    0,26
    1,44
    0,005
    0,002
    0,18
    Стандартная марка класса прочности
    590Н/мм2
    50
    0,13
    0,26
    1,29
    0,011
    0,003
    0,23

    Добавляются другие легирующие элементы

    Механические свойства

    Марка
    Испытания на растяжение
    Испытания на вязкость по Шарпи
    Предел
    текучести
    (Н/мм2)
    Предел
    прочности
    (Н/мм2)
    Удлинение
    (%)
    Темп.(℃)
    Напр.
    Поглощенная
    энергия (J)
    JFE-HITEN610U2
    534
    624
    31*
    -10
    L
    275
    Стандартная марка
    класса прочности
    590Н/мм2
    566
    668
    50
    -10
    L
    269

    *JIS №4

    высокопрочный стальной лист

    JFE-HITEN 610E - класс прочности 590Н/мм2 высокопрочный стальной лист для высокотемпературной сварки

    Химический состав (%)

    Марка
    Толщина (мм)
    C
    Si
    Mn
    P
    S
    Pcm
    JFE-HITEN610E
    25
    0,08
    0,20
    1,33
    0,008
    0,003
    0,17

    Добавляются другие легирующие элементы

    Механические свойства сварного шва при электрогазовой сварке

    Условия сварки
    Предел
    прочности
    сварного шва
    (Н/мм2)
    Испытания на вязкость по Шарпи
    Поглощенная энергия (J)
    Схема разделки кромок
    Сварочный
    материал
    Погонная
    энергия
    (кДж/мм)
    Область
    испытаний
    Температура (℃)
    0
    -25
    высокопрочный стальной лист
    DWS-1LG
    12
    617
    Наплавленный метал
    113
    82
    Линия сплавления
    244
    171
    618
    Центр области
    термического влияния
    271
    171


    JFE-HITEN 780EX - класс прочности 780Н/мм2 высокопрочный стальной лист с высокой свариваемостью

    Химический состав (%)

    Марка
    Толщина (мм)
    C
    Si
    Mn
    P
    S
    Pcm
    JFE-HITEN780EX
    34
    0,08
    0,20
    1,05
    0,004
    0,001
    0,22

    Добавляются другие легирующие элементы – Cu, Ni, Cr.

    Механические свойства

    Испытания на растяжение
    Испытания на вязкость по Шарпи
    Предел
    текучести
    (Н/мм2)
    Предел
    прочности
    (Н/мм2)
    Удлинение
    (%)
    Темп.(℃)
    Напр.
    Поглощенная
    энергия (J)
    769
    844
    24
    -40
    L
    286

    *JIS №4

    высокопрочный стальной лист


    JFE-HITEN 980 - класс прочности 980Н/мм2 высокопрочный стальной лист с высокой свариваемостью

    Химический состав (%)

    Толщина (мм)
    C
    Si
    Mn
    P
    S
    Pcm
    75
    0,09
    0,25
    1,14
    0,005
    0,001
    0,27

    Добавляются другие легирующие элементы – Cu, Ni, Cr.

    Механические свойства

    Испытания на растяжение (1/4т)
    Испытания на вязкость по Шарпи (1/4т)
    Предел
    текучести
    (Н/мм2)
    Предел
    прочности
    (Н/мм2)
    Удлинение
    (%)
    Темп.(℃)
    Напр.
    Поглощенная
    энергия (J)
    930
    977
    25
    0
    T
    208
    -60
    T
    158

    *JIS №4

    высокопрочный стальной лист

    Механические свойства сварного шва полученного при дуговой сварке под флюсом

    Условия сварки
    Предел
    прочности
    сварного шва
    (Н/мм2)
    Испытания на вязкость по Шарпи
    Схема разделки кромок
    Сварочный
    материал
    Погонная
    энергия
    (кДж/мм)
    Область
    испытаний
    Температура
    (℃)
    Поглощенная
    энергия(J)
    высокопрочный стальной лист
    PFH-
    100J/US-100J
    4,5
    977
    Наплавленный метал
    -10
    109
    Линия сплавления
    136
    981
    Центр области
    термического влияния
    248
    высокопрочный стальной лист


    Одобренные марки

    Японское общество сварочной техники (Japan Welding Engineering Society - WES)

    Марка JFE
    Одобрение WES
    590
    610
    590S
    590U2
    610U2
    590Е
    610Е
    WES 3001
    WES 3001
    WES 3001
    WES 3001, 3009
    WES 3001, 3009
    WES 3001, 3009
    WES 3001, 3009
    690
    710
    690M
    690S
    WES 3001
    WES 3001
    -
    -
    780M
    780S
    980
    980S
    WES 3001
    -
    WES 3001
    -
    высокопрочный стальной лист

    Стандарт судостроения

    Класс прочности
    Общество
    NK
    LR
    KR
    580
    610
    A/D/E/F47
    A/D/E/F51
    D/E46
    D/E50
    A/D/E46
    670
    720
    A/D/E56
    A/D/E63
    A/D63N
    D/E55
    D/E62

    770
    A/D/E/F70
    A/D/E/F70N
    D/E69



    Рекомендации по обработке

    Общие

    Серия высокопрочных листов JFE-HITEN, несмотря на высокие свойства прочности, легко поддается обработке. При работе с листом JFE-HITEN, тем не менее, следует внимательно изучить следующие рекомендации, дабы механические свойства листа оставались на высочайшем уровне.

    Маркировка

    Высокопрочный лист JFE-HITEN предназначенный для гибки не следует маркировать долотом или кернером, иначе это может привести к растрескиванию.

    Резка и Сверление

    В высокопрочном листе не следует пробивать отверстия - сверление более предпочтительно. Высокопрочный лист JFE-HITEN поддается газовой резке также как и мягкая сталь. Газовая резка приводит к образованию затвердевшего слоя в 2мм глубиной от поверхности. Если высокопрочный лист планируется подвергнуть гибке, особенно лист класса прочности 690 Н/мм2 и выше, следует удалить затвердевший слой шлифовальным станком или другим образом. Удаление затвердевшего слоя не требуется, если кромки листа будут подвергнуты сварке.

    Холодная формовка

    Из-за высокой прочности, лист JFE-HITEN требует более высокой нагрузки при гибке, чем мягкая сталь, однако высокая пластичность листа позволяет легко проводить холодную формовку.

    Высокопрочный стальной лист проявляет более высокое пружинение чем мягкая сталь. Гнуть лист следует параллельно направлению прокатки . При гибке малым радиусом, концы следует зачистить с помощью шлифовального станка, так как риск трещинообразования возрастает с уменьшением радиуса гибки.

    Горячая формовка

    Горячая формовка листа с закалкой и отпуском: формовка при температуре выше температуры отпуска приводит к резкому ухудшению свойств листа. Горячая формовка листа произведенного с применением технологий контролируемой прокатки и термомеханического контроля может также повлиять на свойства листа. Пожалуйста, проконсультируйтесь с JFE о конкретных условиях обработки.

    Термообработка листа после сварки

    Вязкость сварного шва листа JFE-HITEN после сварки находится на превосходном уровне, поэтому термообработка листа после сварки для восстановления вязкости не требуется. При необходимости, лист с закалкой с отпуском может быть подвержен термообработке при температуре не превышающей температуру отпуска. Для листа произведенного с применением технологии термомеханического контроля, пожалуйста, заранее проконсультируйтесь с JFE о конкретных условиях термической обработки.

    Сварка

    Высокопрочный лист JFE-HITEN сваривается традиционными способами, такими как сварка защищенной дугой, дуговая сварка под флюсом, сварка в газовой среде и электрогазовая сварка. Сварка любым из этих методов приводит к удовлетворительным свойствам сварных конструкций.

    1. Сварочные материалы
      При сварке высокопрочного листа с закалкой и отпуском следует использовать электроды с низким содержанием водорода и материалы высокой основности при автосварке, дабы избежать дефектов связанных с комбинацией стали листа и сварочного материала.
      Стандартные сварочные материалы представлены ниже.
    2. Прокалка электродов
      Электроды с низким содержанием водорода для сварки защищенной дугой следует прокаливать в течение примерно 1-го часа при температуре от 350℃ до 400℃ перед сваркой. Флюс для дуговой сварки следует также прокаливать в течение 1-го часа при температуре 250-350℃.
    3. Обработка кромок
      Кромки могут быть обработаны путем газовой резки. При сложной схеме разделки кромок, или если требуется особая точность, кромки могут быть обработаны резанием.
      Типичные схемы разделки кромок

      Сварка защищенной дугой (SMAW)



      Толщина
      (мм)
      12
      20
      30
      50
      Ед. изм.:
      мм
      высокопрочный стальной лист
      высокопрочный стальной лист
      высокопрочный стальной лист
      высокопрочный стальной лист

      Дуговая сварка под флюсом (SAW)



      25
      32
      высокопрочный стальной лист
      высокопрочный стальной лист
      высокопрочный стальной лист
    4. Предварительный нагрев
      Для определения температуры предварительного нагрева, следует учитывать тип сварочных материалов, толщину листа, метод сварки, атмосферу и проч.
      Сварку встык листа JFE-HITEN класса прочности 590 Н/мм2 можно производить без предварительного нагрева, однако нагрев может потребоваться в зависимости от указанных выше условий. Наиболее эффективная температура сварки от 50 до 100℃.
      Для марок высокой свариваемости ‘U’ и ‘E’ температура предварительного нагрева может быть снижена, или вовсе не требуется.
      Лист класса прочности 690Н/мм2 и выше следует нагревать при температуре от 100 до 175℃ дабы предотвратить холодное растрескивание. Конкретная температура зависит от указанных выше условий. К тому же лист класса прочности 690Н/мм2 и выше включает в себя марки ‘-LE’, ‘-EX’ успокоенной стали. Пожалуйста, проконсультируйтесь с JFE.
    5. Прихваточная сварка
      «Прихваточный» метод сварки можно использовать наряду с традиционными методами, при этом длина «ниточного» шва должна быть не менее 50 мм.
      Абсолютно необходимо, чтобы зажигание дуги происходило в кромке либо на другой поверхности, но не на основном листе.
    6. Сварка
      • Длину дуги следует делать как можно меньше.
      • Поперечные колебания электрода могут повлиять на погонную энергию необходимую для сварки листа. Если это необходимо, амплитуду колебаний следует делать не более 1,5 раза диаметра электрода.
      • В случае сварки листа класса прочности 690 Н/мм2 и выше защищенной дугой, закалочный валик следует делать так, как указано на рисунке.
        высокопрочный стальной лист
      • Удаление шлака является непростой задачей при использовании электрода с низким содержанием водорода, особенно в сравнении с ильменитом или целлюлозой, но является абсолютно необходимым.
        Предварительный нагрев может облегчить задачу.
      • При дуговой сварке под флюсом, может наблюдаться размягчение и повышение хрупкости зоны термического влияния. Следует внимательно контролировать уровень погонной энергии при сварке.
      • Помимо предварительного нагрева, следует контролировать температуру между слоями.

    Сварочныe материалы

    Класс
    прочности
    (H/мм2)
    JFE-HITEN
    Сварка защищенной дугой
    Сварка защищенной дугой
    CO2 дуговая сварка
    Ar+CO2 дуговая сварка
    Электрогазовая
    сварка
    JFE-Steel
    KOBELCO
    JFE-Steel
    KOBELCO
    JFE-Steel
    KOBELCO
    JFE-Steel
    KOBELCO
    KOBELCO
    590
    590, 610
    590S, 590SL
    570U2, 590U2, 610U2
    570Е, 590Е, 610Е
    KSA-86
    LB62
    LB62U
    LB62UL
    KB-110 x KW-101B
    KB-80C x KW-101B
    KF-300A x KW-101B
    KF-300A x KW-50C
    MF38 x US40
    KC-60
    MG60
    DW60
    KM-60
    MIX60B
    DWS60G, DWS1LG
    690
    690, 710, 690S
    690M, 710M
    -
    LB106
    KB-80C x KW-102B
    MF38 x US70
    -
    MG70
    -
    MGS70
    -
    780
    780M, 780EX
    780S, 780LE
    -
    LB116
    LB80UL
    -
    PFH80AK x US80BN
    PFH80AK x US80LT
    -
    MG80
    -
    MGS80
    -
    980
    980S
    980
    -
    LB100B
    LB100J
    -
    PFH100A x US100A
    PFH100J x US100J
    -
    -
    -
    MGS100J
    -

    Компания JFE, Япония

    JFE была первой компанией освоившей выпуск и продажу износостойкого стального листа в Японии в середине 1950-х годов, и с тех пор износостойкий лист серии JFE-EVERHARD получил признание как надежный материал для строительства, горнодобывающей, промышленной и сельскохозяйственной техники. Помимо этого, JFE Steel Co. разработала качественно новый сверхстойкий стальной износостойкий лист EH-SP с показателями твердости выше 500 по Бринеллю, а также марки высокой вязкости EH360LE, EH400LE и EH500LE. Позже эволюция в строительстве и технике привела к тому, что промышленные объекты и конструкции стали больше, а условия их эксплуатации агрессивнее. Для обеспечения техногенной безопасности таких объектов, необходимы надежные высокопрочные материалы, обладающие, к тому же, высокими показателями свариваемости и вязкости.

    Для удовлетворения спроса, компания JFE Steel разработала серию стального листа с уникальными характеристиками под маркой JFE-HITEN прочностью 590-980 Н/мм2.

    Этот лист используется для тяжелого машиностроения, для резервуаров и хранилищ, сферических газгольдеров, сосудов давления, морских конструкций и судостроении и пр. JFE-HITEN ценится нашими клиентами как надежный во всех отношениях материал

    В 2012 году компания JFE совместно с MITSUI и СТАМИ подписали первый контракт на поставку различного ассортимента высокопрочной и износостойкой стали.

    В 2016 году в Екатеринбурге открылся склад розничной торговли износостойкого листа EVERHARD

    В 2017 году JFE Steel Corporation подтвердило права СМЦ Стами на дистрибуцию продукции JFE

    EVERHARD - является зарегистрированной торговой маркой
